Opis

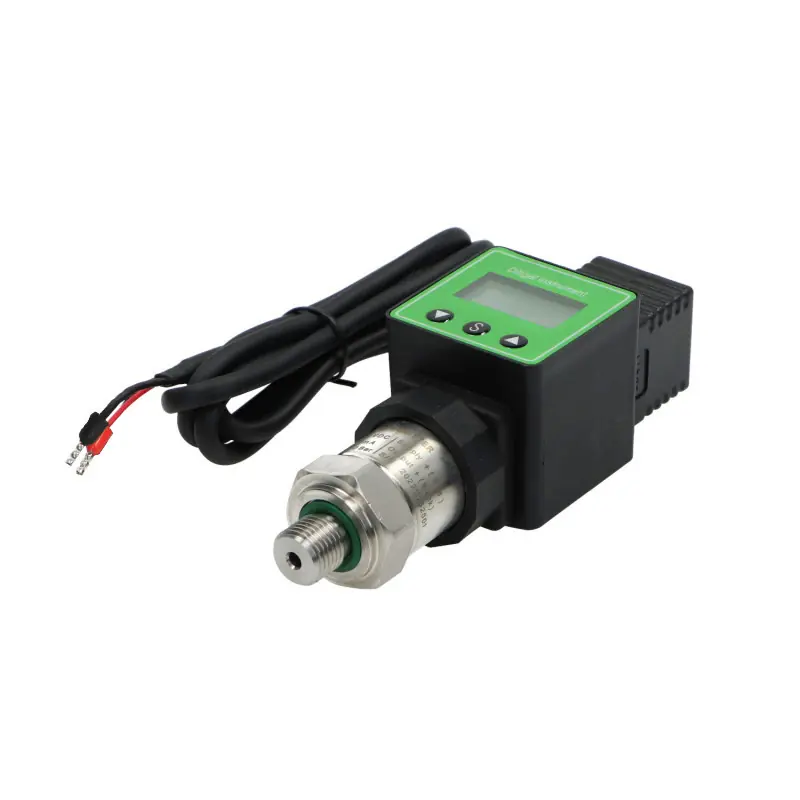

Profesjonalny przetwornik ciśnienia ZX5047 z wbudowanym wyświetlaczem LCD to zaawansowane urządzenie przeznaczone do precyzyjnego pomiaru ciśnienia w różnorodnych aplikacjach przemysłowych. Charakteryzuje się wysoką dokładnością, stabilnością oraz odpornością na trudne warunki środowiskowe, co zapewnia niezawodną pracę przez długi czas. Kompaktowa konstrukcja, łatwość instalacji oraz czytelny wyświetlacz LCD czynią go wygodnym w użytkowaniu i monitorowaniu mierzonych wartości.
Specyfikacja techniczna przetwornika ciśnienia ZX5047:
| Parametr | Wartość |
|---|---|
| Zakres pomiarowy | 010 Bar |
| Dokładność | ±0,5% FS |
| Sygnał wyjściowy | 4-20mA (2 przewody) |
| Napięcie zasilania | 936(24)VDC |
| Temperatura robocza | -40 ~ 105 |
| Temperatura kompensacji | -2080 |
| Prąd roboczy | 3mA |
| Czas odpowiedzi | 3ms |
| Ciśnienie przeciążenia | 150% FS |
| Ciśnienie rozrywające | 300% FS |
| Cykl życia | 500 000 razy |
| Przyłącze ciśnieniowe | G1/4 |
| Przyłącze elektryczne | gniazdo Hirschmana DIN43650A +wyprowadzony przewód |
| Materiał | Stal nierdzewna 304 |
| Stopień ochrony | IP65 |
| Klasa przeciwwybuchowości | ExiaCT6 |
| Waga | 0,250 kg |
Największe zalety przetwornika ciśnienia Wagney ZX5047:
- Wbudowany wyświetlacz LCD umożliwiający lokalny odczyt zmierzonej wartości ciśnienia.
- Wysoka dokładność pomiaru (±0,5% FS) zapewniająca precyzyjne monitorowanie procesów.
- Standardowy analogowy sygnał wyjściowy 4-20mA (dwuprzewodowy) kompatybilny z większością systemów sterowania i akwizycji danych.
- Szeroki zakres napięcia zasilania (936VDC) zwiększający elastyczność zastosowania.
- Szeroki zakres temperatur pracy (-40 ~ 105 ) umożliwiający stosowanie w ekstremalnych warunkach środowiskowych.
- Krótki czas odpowiedzi (3ms) zapewniający dynamiczne śledzenie zmian ciśnienia.
- Wysoka odporność na przeciążenia i ciśnienie rozrywające zwiększająca bezpieczeństwo użytkowania.
- Długa żywotność (500 000 cykli) gwarantująca niezawodną pracę przez długi czas.
- Wytrzymała konstrukcja ze stali nierdzewnej 304 zapewniająca odporność na korozję i uszkodzenia mechaniczne.
- Wysoki stopień ochrony IP65 gwarantujący odporność na wnikanie pyłu i wody.
- Klasa przeciwwybuchowości ExiaCT6 umożliwiająca stosowanie w strefach zagrożonych wybuchem.
- Kompaktowa i lekka konstrukcja ułatwiająca montaż i integrację z istniejącymi systemami.
Zastosowanie przetwornika ZX5047:
- Monitorowanie i kontrola ciśnienia w systemach hydraulicznych i pneumatycznych.
- Aplikacje w przemyśle chemicznym i petrochemicznym (w strefach bezpiecznych i zagrożonych wybuchem).
- Systemy HVAC (ogrzewanie, wentylacja, klimatyzacja).
- Przemysł spożywczy i farmaceutyczny.
- Automatyka przemysłowa i systemy sterowania procesami.
- Aparatura pomiarowa i laboratoryjna.
- Systemy uzdatniania wody i gospodarki ściekowej.
- Monitorowanie ciśnienia w maszynach i urządzeniach przemysłowych.
Schemat podłączenia przetwornika ciśnienia:Rysunek technicznyDane techniczneCiśnienie pracy [bar] 0 – 10barSygnał wyjściowy 4-20mALCD z LCDPrzyłącze 1/4″Zakres napięcia zasilającego 9-36VDCStopień ochronny IP IP 65
